微型交流调速电机200W（□104*104mm)

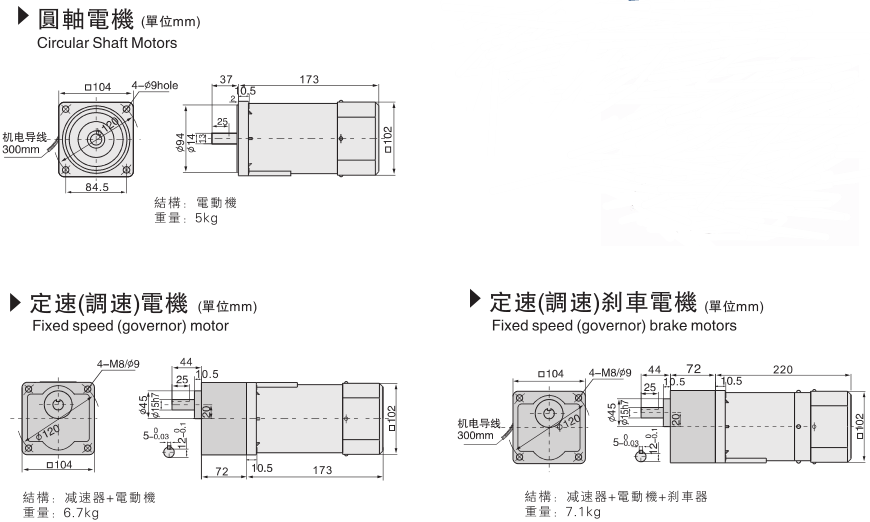

■200W交流调速电机尺寸图

■200W交流调速电机型号性能表

◇使用电压不同，电容容量也不同。故应与使用电压相对应，正确使用。不能正确使用的是造成故障的主要原因。订货时，在

确认使用电压后，选择正确的型号进行订货。



◇注:虽然调速电机在调速范围为：50Hz 90-1350r/min 60Hz 90-1600r/min。但由于低速（≤400/min时）,电机转矩下降较多，

易发生过载，且电机直连风扇冷

却效果差，容易发热，因此必须预留足够的功率余量，并且不要经常工作在低速区。因此电机最佳调速范围为：50Hz 400-1350r/min，

60Hz 400-1600r/min。

◇在断开电源的同时，电机会瞬间停止并保持负载。

◇电机的启动、制动特性与电机的负载惯性量成正比。

■200W齿轮箱/减速机速比允许力矩对照表

◇转速是以电动机的异步转速(50Hz 1350r/min、60Hz 1600r/min)为基准除以减速比而算出来的数值。实际转速将随负载大小

变化而有反变化。变化范围为±8-20%左右。

◇希望以大于上表的减速比进行进一步减速时，可在电机与减速器之间安装减速比为1:10的中间减速器。
